Neues Feature in Expert Moldbase Extension: Texte gravieren für Auswerferstifte
3. April 2024 | Neuigkeiten
In diesem Blogpost stellen wir das neue Feature „Texte gravieren für Auswerferstifte“ vor, das ab den Releases
- 16.0.4.1 für Creo Parametric 10.0
- 15.0.3.12 für Creo Parametric 9.0
- 14.0.3.11 für Creo Parametric 8.0
- 13.0.3.30 für Creo Parametric 7.0
in Expert Moldbase Extension verfügbar ist.
Ziel dieser Funktion ist es parallel zum Einbau von Auswerferstiften eine automatische Textgravur zu erzeugen
- Der gravierte Text wird beim Einbau zwei mal platziert:
- Auf der Stirnfläche des Auswerferstiftes
- Neben dem Schnitt-UDF in der Auswerferplatte.
- Die Positionen der Gravuren können manuell angepasst werden.
- Der dargestellte Text wird durch einen konfigurierbaren Parameter über Beziehungen gesteuert.

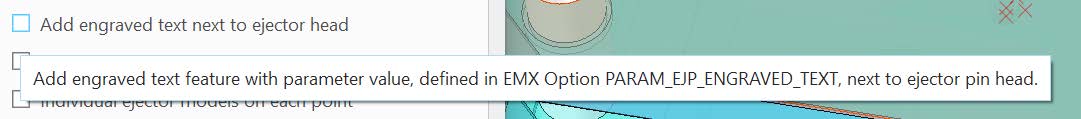

- Um diesen Einbau anzustoßen, gibt es im Auswerferdialog eine neue variable Option: Add engraved text next to ejector head.
- Die variable Option ist zunächst ausgegraut. Um diese verfügbar zu machen sind einige Konfigurationen notwendig.
- Der Parameter wird über eine neue EMX Konfigurationsoption PARAM_EJP_ENGRAVED_TEXT festgelegt.
- Dabei gibt es ein paar Restriktionen, um sicherzustellen, dass keine fehlerhaften Beziehungen mit fehlenden Parametern entstehen:
- Es sind nur Teileparameter vom Typ Integer und String erlaubt.
- Der Parameter muss in der Liste der EMX Parameter definiert sein.
- Ist ein valider Parameter festgelegt wird die variable Option verfügbar.
- Die verwendete Texthöhe orientiert sich am Durchmesser des Auswerferkopfes. In der neuen Konfigurationsdatei engraved_text_heights.cfg können valide Texthöhen definiert werden.
