Wie behandle ich Warnungen für Beziehungen im Benachrichtigungs-Center ab der Creo 13.4.0.0 in Bestandsbaugruppen von Expert Moldbase Extension?

Ab der Creo Parametric Version 13.4.0.0 werden Beziehungsfehler im Benachrichtigungs-Center verbessert erkannt und hervorgehoben.

Creo Help Center – What’s new – Beziehungen im Benachrichtungs-Center

Dieses Feature ist definitv zu begrüßen, da es die Modellqualität insgesamt verbessert.

Für bestehende EMX Baugruppen ergibt sich dadurch jedoch Handlungsbedarf.
EMX verwendet für die Erstellung der Modelle Vorlagenteile und -baugruppen, die Ausschnitte werden mittels User Defined Features (UDFs) erzeugt.
In einigen dieser Modelle und UDFs waren bisher fehlerhafte Beziehungen vorhanden. Diese Beziehungen haben keine Auswirkungen auf die Geometrie, sind sehr versteckt und folglich bisher nicht sichtbar. Das ändert sich nun mit der Creo 13.4.0.0.

Im folgenden Beispiel der Tutorialbaugruppe wird gezeigt, wie man diese versteckten Beziehungsfehler beheben kann.

Kapitel 51: To Create a Latch Lock

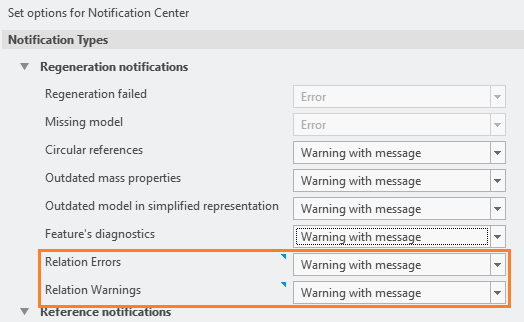

Öffnet man diese Baugruppe in Creo 13.4.0.0, werden direkt Meldungen im Benachrichtigungs-Center angezeigt, wenn die entsprechenden Benachrichtigungen aktiviert wurden:

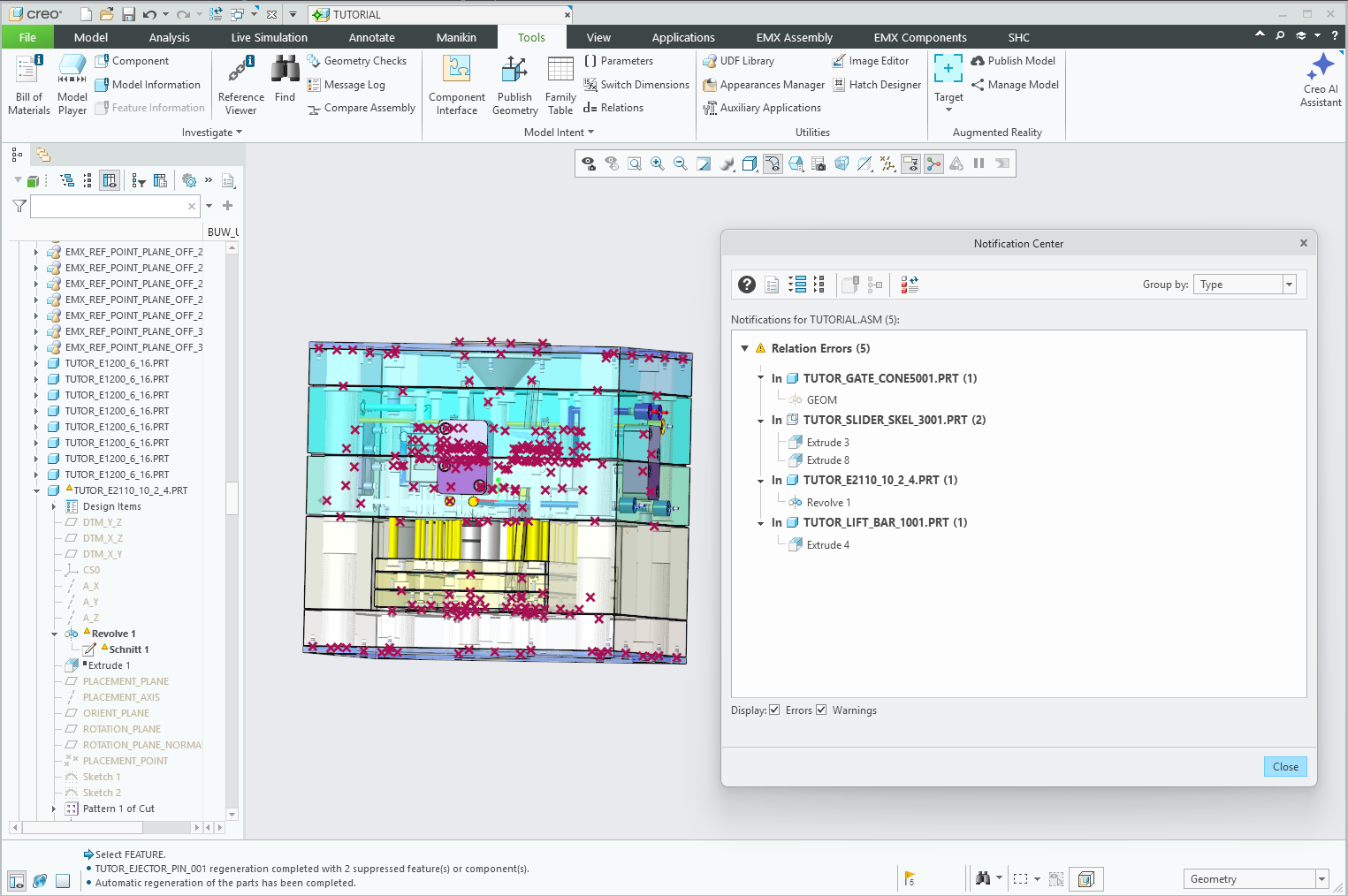

EMX Baugruppe mit fehlerhaften Beziehungen:

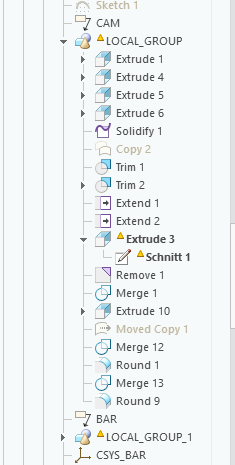

Die problematischen Beziehungen sind meistens an den Skizzen von Extrude Features (Profil-KEs) versteckt:

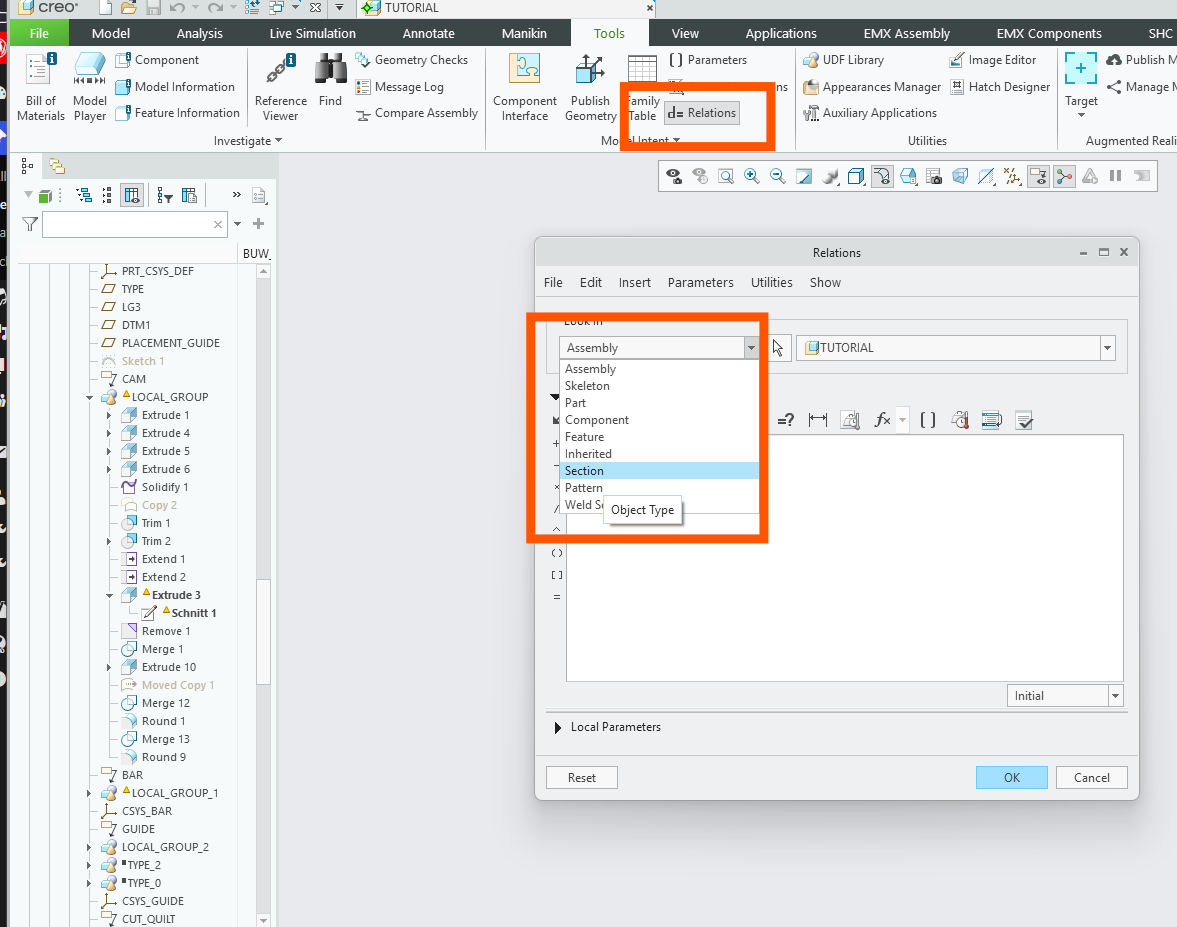

Um zu den Beziehungen der Skizze zu gelangen, muss zuerst der Beziehungsdialog geöffnet werden.
Im Auswahlmenü muss entsprechend „Schnitt/Section“ vorselektiert werden.

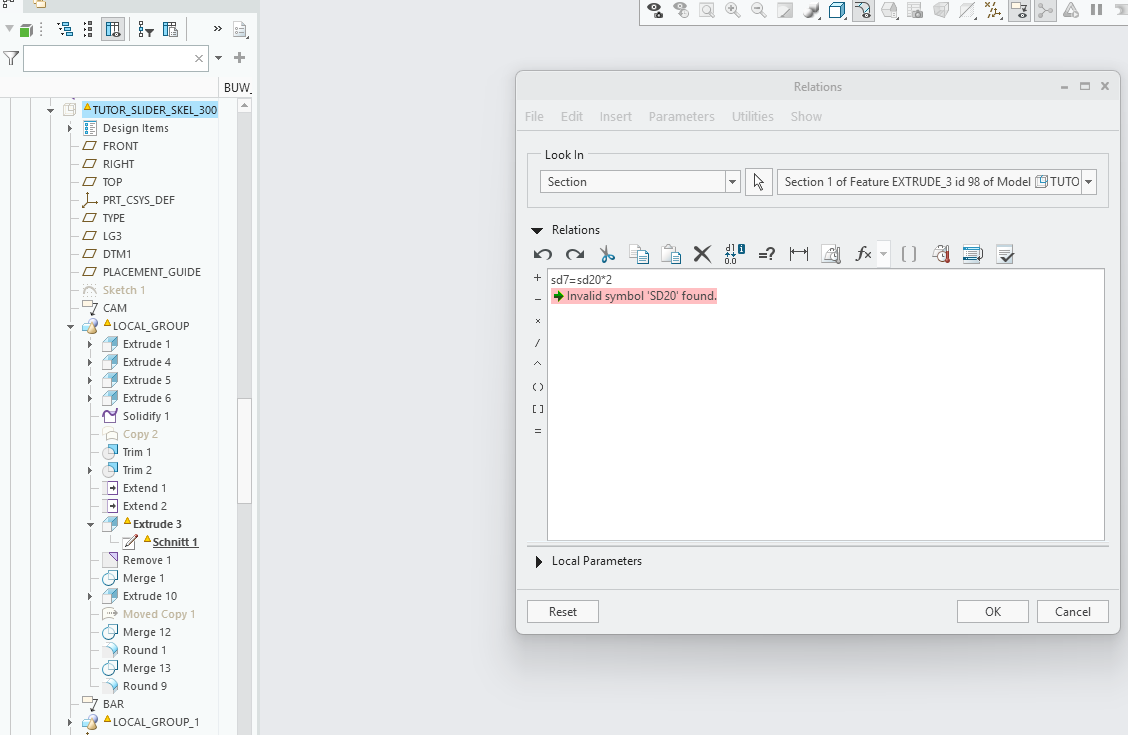

Im Anschluss ist die Skizze oder das zugehörige Konstruktionselement im Modelbaum zu wählen. Die fehlerhafte Beziehung kann direkt im Editor gelöscht werden.

Abschließend mit OK bestätigen. Die Warnung verschwindet aus dem Benachrichtigungsfenster.
