SMARTElectrode 10.0 M040 veröffentlicht

9. Mai 2018 | Updates

SMARTElectrode 10.0 M040 veröffentlicht

Eine neue Version SMARTElectrode 10.0 M040 ist nun verfügbar. Die wichtigsten Änderungen sind:
[RM-5578] Benachrichtigungen in der Brennliste
Benachrichtigungen zeigen zusätzliche Informationen oder Warnungen für Elektroden an. Bei Klick auf das Benachrichtigungssymbol (grüne Flagge + Anzahl) wird eine Liste mit detaillierten Meldungen geöffnet. Aktuell bereitgestellte Prüfungen/Meldungen:

  • Info – Elektrode kopiert von
  • Info – Elektrode importiert von
  • Info zu gespiegelter Geometrie
  • Info zu verschmolzener Geometrie
  • Info zu aufgetrennter Geometrie
  • Info – Basis außermittig
  • Warnung – Abmessungen Kopiegeometrie verändert
  • Warnung – Elektroden-Ksys nicht gefunden

Übersicht über Benachrichtigungen in Brennliste
Details Benachrichtigungen
[RM-6212] Versatzwerte für Standardhalter
Für Elektrodenhalter kann nun in der Datendatei (.dat) der Elektrode ein Versatz vorgegeben werden. Dazu muss ein Halter in der Spalte „HOLDER“ festgelegt sein. Die Spaltennamen zur Festlegung des Versatzes sind:

  • HOLDER_OFF_A
  • HOLDER_OFF_B
  • HOLDER_OFF_C
  • HOLDER_OFF_X
  • HOLDER_OFF_Y
  • HOLDER_OFF_Z

Halter mit vordefiniertem Versatz
[RM-5883] Umbenennen von Elektroden
Neues Kommando „Umbenennen“ im Kontextmenü im Modellbaum. Umbenennen kümmert sich um Modelle, Zeichnungen, Folien und vereinfachte Darstellungen. Hinweis: Fertigungsbaugruppen, Werkstücke und Fertigungszeichnungen werden nicht umbenannt.

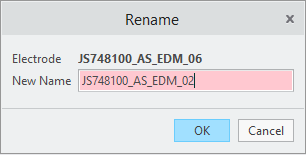

Kontexmenü mit Umbenennen Dialog zur Namenseingabe
[RM-6436] Farbformat für Halter
Halter-KEs können nun ebenfalls mittels des Farbformats mit einer Farbe versehen werden. Beispiel für einen Eintrag im Farformat:
FEATURE   SE_HOLDER_MODEL   100,180,005   –
Beispiel Farbformat für Halter
[RM-6426] Wiederverwendete Elektroden sperren
Elektroden, die aus anderen Baugruppen kopiert wurden, werden nach dem Kopieren automatisch auf „Keine Abhängigkeit“ umgeschaltet. Dadurch wird ein ungewolltes Regenerieren der Elektroden verhindert. Hinweis: Das Abschalten der Abhängigkeit von KopieGeometrien und Ausschnitten ist ab Creo 3 verfügbar.
Benachrichtigung in Brennliste bei unabhängiger Elektrode
[RM-6120] Tabellenformat beibehalten
Textformate in den Tabellenvorlagen asm_bom.tbl, asm_wp.tbl und asm_edm.tbl bleiben nach Möglichkeit während der Aktualisierung erhalten. Das bezieht sich auf Schriftart, -stärke und -ausrichtung. Die Texthöhe wird auf Standardtexthöhe der Zeichnung gesetzt.
[RM-6416] Werkstückmaterial dem Referenzmodell zuweisen
Bei Verwendung eines Referenzmodells wird nun das Werkstückmaterial korrekt in das Referenzmodell übernommen.
Die vollständige Liste der Änderungen ist hier einsehbar.
