Baugruppen in SMARTElectrode im Workspace umbenennen

Vorgehensweise

1.  Baugruppe für die aktuelle Elektrodenbaugruppe öffnen.
2. Die Eingabemaske für die Baugruppeneinstellungen erscheint.
3. Benennungen anpassen:

   Es können Prefix, Postfix, Baugruppenname und/oder Referenzteilname angepasst werden.
4. Änderungen mit OK bestätigen.

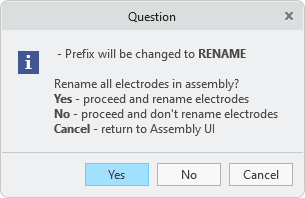

5. Bei Änderung von Prefix oder Postfix kann der Anwender entscheiden, ob bestehende Elektroden umbenannt werden sollen, oder die Änderungen nur auf neue Elektroden angewendet werden sollen.

6. Im Fall eines Namenskonflikts erscheint ein Warnhinweis und die Eingabemaske wird nach Bestätigung zur Korrektur angezeigt.

7. Vor Ausführung der Aktionen wird eine Zusammenfassung angezeigt. Der Anwender kann durch Abbrechen wieder zum Dialog zurückkehren.

8. Die Umbenennung wird für die aktive Baugruppe, einschließlich der verknüpften Daten (Zeichnung, Fertigungsbaugruppe) durchgeführt. Notwendige Parameterwerte werden ebenfalls aktualisiert.

Hinweise

• Die Umbenennung wird nur auf die aktive Baugruppe angewendet. Es findet keine Prüfung aller Dateien im Workspace statt.
• Die Dateien im Workspace werden – auch bei teilweiser Umbenennung – verändert. Sollen nicht umbenannte Elektroden unverändert wiederverwendet werden, müssen sie im Workspace durch die Originale ersetzt werden.
• Unterdrückte Elektroden werden beim Umbenennen übersprungen.
• Wiederverwendete Elektroden, die im Originalzustand verbaut sind, werden beim Umbenennen übersprungen.
• Elektroden mit benutzerdefinierten Namen, erhalten einen Namen entsprechend dem neuen Namensformat.
