Dynamische Anpassung von Ausschnitten
21. Februar 2020 | Tipps & Tricks
Ab SMARTElectrode 12.0.2.0 können Größe und Position nach der Auswahl der Geometrie dynamisch verändert werden.
Anwendung dynamisches Editieren

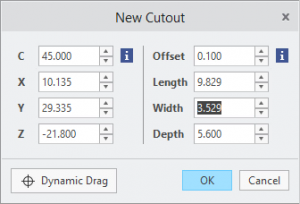

Nach Auswahl der Geometrie kann die Definition des Ausschnitts über das Kommando beginnen. Die jeweilige gewählte Koordinate oder Bemaßung wird im Objektfenster hervorgehoben.

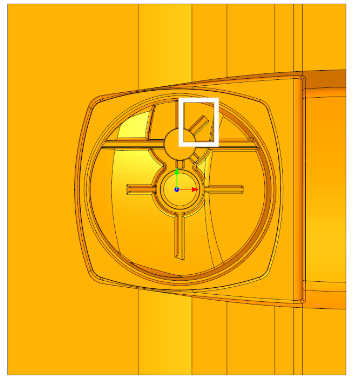

Bei Betätigung der Schaltfläche „Dynamic Drag“ werden Ziehelemente angezeigt, die mit gedrückter linker Maustaste verschoben werden können. Die Größe und Position werden dabei direkt angepasst.
Der Ausschnitt wird mit „OK“ erzeugt. Bereits erzeugte Ausschnitte können später auch auf diese Weise umdefiniert werden. Diese Funktion ermöglicht einen flexibleren Einsatz des Ausschnitt-Konstruktionselement in SMARTElectrode.
Video
Verfügbarkeit
Die dynamische Änderung der Ausschnitte ist ab SMARTElectrode 12.0.2.0 für alle Elektrodenbaugruppen verfügbar.
