Zusätzliche Unterlegscheibe und Mutter für IFX

23. April 2026 | Tipps & Tricks

Zusätzliche Unterlegscheibe und Mutter für IFX

Beschreibung

Wir möchten Sie über ein neues Feature für Intelligent Fastener Extension (IFX) informieren.

  • Anbringen einer zweiten Mutter
  • Anbringen einer dritten Unterlegscheibe auf der Schrauben und/oder Muttern Seite

Dieses Feature unterstützt Anwendungen, bei denen drei Unterlegscheiben und zwei Muttern kombiniert verwendet werden müssen. Es ist standardmäßig deaktiviert und muss im Intelligent Fastener Optionen Dialog aktiviert werden.

Vorteile

  • Sie können nun auf jeder Seite eine dritte Unterlegscheibe anbringen. Dies ist beispielsweise bei der Herstellung elektrischer Verbindungen von Vorteil.
  • Sie können nun eine zweite Mutter anbringen. Dies ist bei Befestigungsmethoden von Vorteil.

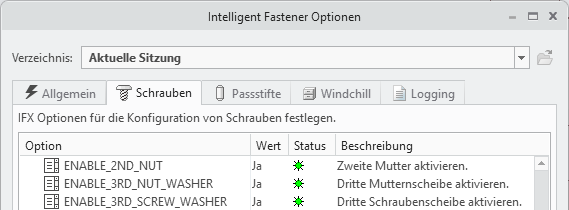

Der Intelligent Fastener Optionen Dialog

  • Wählen sie: Symbolleiste > Werkzeuge > Intelligent Fastener > Optionen
  • Verwenden Sie diese Konfigurationsoptionen, um die neuen Befestigungselemente im Definition der Schraubverbindung Dialog anzuzeigen.

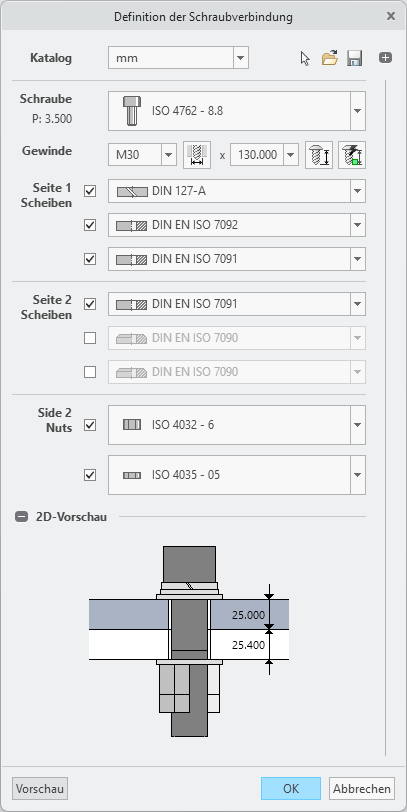

Der Definition der Schraubverbindung Dialog

  • Wählen sie: Symbolleiste > Werkzeuge > Intelligent Fastener > Schraube
  • Je nach den neuen Optionen werden Ihnen zusätzliche Optionsmenüs für die dritte Unterlegscheibe und die zweite Mutter angezeigt.

Verfügbarkeit

  • Creo Parametric 13.0 – IFX 13.4.0.0
  • Creo Parametric 12.4 – IFX 12.4.4.0
  • Creo Parametric 11.0 – IFX 11.0.9.0
  • Creo Parametric 10.0 – IFX 10.0.11.0



Hier finden sie das komplette Änderungsprotokoll.
